Introduzione ai protocolli di comunicazione comuni per i fan EC: RS485, CAN FD e LIN

Introduzione ai protocolli di comunicazione comuni per i fan EC

I moderni ventilatori a comunicazione elettronica (EC) fanno sempre più affidamento su robusti protocolli di comunicazione per un controllo e un monitoraggio precisi. La scelta del protocollo ha un impatto significativo sui costi, sulle prestazioni e sulla difficoltà del sistema. Questo documento fornisce un chiaro confronto dei tre protocolli principali: RS485, CAN FD e LIN, per aiutare nella selezione delle applicazioni HVAC.

Sintesi esecutiva: selezione del protocollo a colpo di vista

Analisi e suggerimenti del protocollo dettagliati

1. RS485: il "Workhorse" economico

• Cosa c' è?: Un bus di comunicazione seriale industriale universale, che offre una migliore immunità al rumore rispetto allo standard UART.

• Uso tipico nei fan:

• Controllo: Invia i comandi PWM per la regolazione della velocità (tramite segnale analogico 0-10V o istruzioni Modbus).

• Lettura: Recuperare parametri di base come RPM, temperatura e codici di errore (sufficiente per dati piccoli e non comuni).

• Vantaggi chiave:

• Costo molto basso (chip ricetrasmettitore economici).

• Cablaggio semplice (richiede solo una coppia intrecciata).

• Supporta reti single-master, multiple-slave (richiede un inserimento manuale degli indirizzi).

• Limiti:

• Bassa velocità (in genere fino a 115.2 kbps), può essere saturata con più nodi.

• Mancanza di arbitri integrati;

• La nostra raccomandazione:

  ✅Scegli quando:Il Budget è un limite primario, controlla solo 1-2 ventole e non c' è bisogno di uno scambio di dati ad alta frequenza e in tempo reale (ad es., unità di ventilazione residenziali).

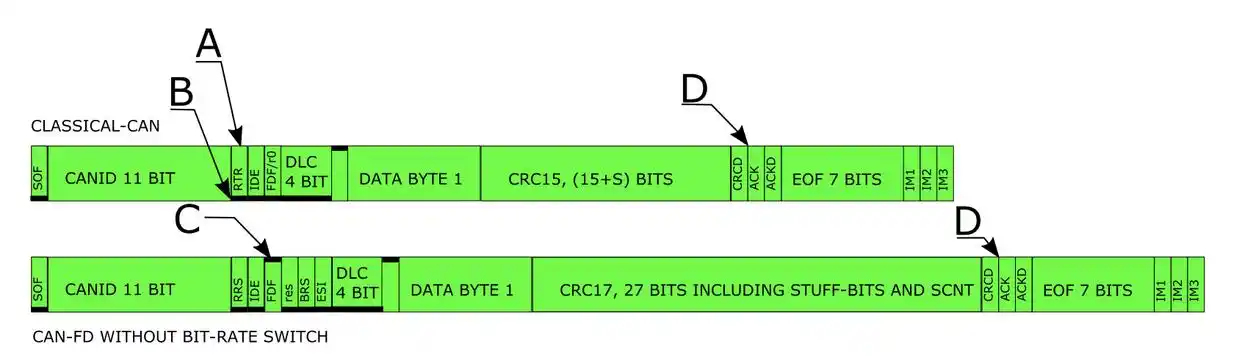

2. CAN FD: il "All-Rounder" ad alte prestazioni (⭐Punta superiore per sistemi complessi)

• Cosa c' è?: Una versione avanzata del protocollo CAN, che serve come bus core in applicazioni automobilistiche e industriali.

• Uso tipico nei fan:

• Controllo coordinato di più ventole (es., controllo della velocità sincronizzato nel sistema HVAC di un veicolo).

• Trasmissione in tempo reale di grandi set di dati per la diagnostica, come tiraggio di corrente, metriche di vibrazione e temperatura.

• Vantaggi chiave:

• Vantaggio di velocità significativo: La fase dati supporta la velocità fino a8 mbps(2-4 Mbps è comune nella pratica), che lo rende oltre 20x più veloce delle classiche impostazioni RS485.

• Immunità al rumore superiore: La segnalazione differenziale e i robusti controlli CRC lo rendono estremamente stabile, anche in ambienti elettricamente rumorosi vicino ai motori.

• Arbitro Non distruttivo: Supporta 100 nodi con messaggi basati sulla priorità, eliminando le collisioni dei dati.

• Limiti:

• Costo più elevato (i ricetrasmettitori sono più costosi di RS485).

• Lo sviluppo richiede una conoscenza con lo stack del protocollo CAN.

• La nostra raccomandazione:

  ✅Scegli quando:L'applicazione richiede alte prestazioni in tempo reale, coordinazione multi-ventola e deve funzionare in ambienti elettromagnetici difficili (es., raffreddamento a batteria per veicoli elettrici, controllo della ventola della linea di produzione industriale).

3. LIN: il protocollo "economico" del veicolo (⚠Nota: non lo stesso di un protocollo "LINK" proprietario)

• Cosa c' è?: Un protocollo di comunicazione seriale A basso costo progettato per sensori e attuatori automobilistici di fascia bassa. Funziona in genere come aAutobus ausiliario, Dipendente da un nodo master (ad es., un modulo CAN bus).

• Uso tipico nei fan:

• Controllo di ventole semplici e a bassa potenza all'interno di una cabina del veicolo (ad es., ventilazione del sedile, piccole ventole di raffreddamento).

• Utilizzato principalmente per l'invio di semplici comandi di livello on/off o di velocità; Non adatto per feedback dati complessi.

• Vantaggi chiave:

• Costo estremamente basso (comunicazione a filo singolo, costo del chip ~ 1/10 di RS485).

• Cablaggio minimo (filo singolo più terra).

• Limiti:

• Velocità molto bassa (<20 kbps), Con un massimo di 8 byte per cornice.

• Nessuna tolleranza di guasto incorporata;

• La nostra raccomandazione:

  ✅Scegli quando:L'applicazione è per ventole ausiliarie a basso volume di dati e sensibili ai costi all'interno dei veicoli (ad es., piccole ventole vicino alle luci di lettura).Non utilizzare mai per i sistemi di controllo primario critici.

Logica di selezione finale e finale

La scelta ottimale per l'applicazione della ventola EC cerniere su un accurato bilanciamento dei requisiti di prestazione contro i limiti di budget e complesso.

• Per impostazioni economiche, semplici130RS485È la scelta concreta.

• Per prestazioni, affidabilità e prove Future130CAN FDÈ la soluzione superiore e consigliata, specialmente per i sistemi primari industriali o automobilistici.

• Per ventilatori ausiliari Non critici e a basso contenuto di dati nei veicoli130LINÈ un'opzione praticabile ed economica.
