Panoramica della ventola EC: cos'è una ventola EC?

Supporti EC per comunicazioni elettroniche, che combinano tensioni AC e DC per ottenere un cambio di fase perfetto tra le due tensioni.

Il motore funziona con la tensione cc e può essere alimentato da una alimentazione monofase 230VAC o 380VAC trifase. Il motore contiene il circuito di controllo della conversione della tensione all'interno del motore.

La parte non rotante del motore (statore) è estesa per rendere la stanza per il circuito elettrico, che include la conversione di alimentazione da ca a cc e il controller.

Il nostro motore EC (commutato elettricamente) è un motore a rotore esterno sincrono a magnete permanente trifase senza Hall (PMSM per corto). Nel circuito di commutazione, la tensione ca viene convertita In tensione cc dal commutatore.

La posizione del motore dipende dalla tensione fornita tramite il modulo inverter (simile al principio dei convertitori di frequenza).

I circuiti EC sono diversi dai convertitori di frequenza in modo che decidano come fornire corrente (commutazione) alle fasi del motore nello statore in base alla posizione, alla direzione della rotazione e ai valori di base.

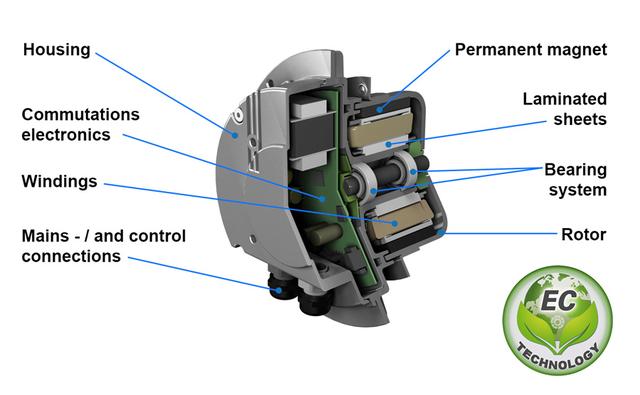

Schema della struttura del motore del rotore esterno EC

I magneti permanenti nel rotore generano il campo magnetico richiesto per il funzionamento a pieno carico. Questo consente un controllo della velocità del motore ad alta efficienza, basso rumore e continuo. La flangia di montaggio sul rotore viene utilizzata per il gruppo girante. A seconda del tipo di motore, la morsettiera è dotata di un collegamento a vite del cavo o di un cavo di collegamento per facilitare la connessione rapida. A seconda dell'area di applicazione, possono essere approvate funzioni di controllo aggiuntivi (come controllo della pressione costante, controllo del flusso del volume, controllo della temperatura).

I motori cc convenzionali hanno un alloggiamento che contiene tutti i componenti come spazzole di carbone, commutatore, cuscinetti, armatura con avvolgimenti, ecc. Con i componenti del motore EC, viene salvato più spazio e non sono necessari collettori e spazzole di carbone. Di risultato, il motore è molto più corto e presenta vantaggi in termini di dimensioni e funzionamento silenzioso durante l'installazione.

Rispetto ai motori convenzionali, il costo di investimento dei ventilatori EC è leggermente superiore, ma a causa del basso consumo energetico e dei bassi costi di installazione (non è necessario il controllo del trasformatore, il convertitore di frequenza o il controllo dell'angolo di fase), possono essere amorizzati principalmente nel più breve tempo di funzionamento.

Sotto gli attuali requisiti ambientali del picco di carbonio, i nostri produttori di motori e ventilatori domestici sono in costante aumento e creano veri aiuti al bellissimo futuro di acque verdi e montagne verdi in tutto il mondo!
