Una ventola EC 0-10Vdc può essere divisa in diversi ingranaggi a velocità fissa?

Normalmente, i nostri ventilatori EC (PMSM) forniscono agli utenti una interfaccia di controllo della velocità 0-10V/PWM e le funzioni sono in generale come mostrato di seguito:

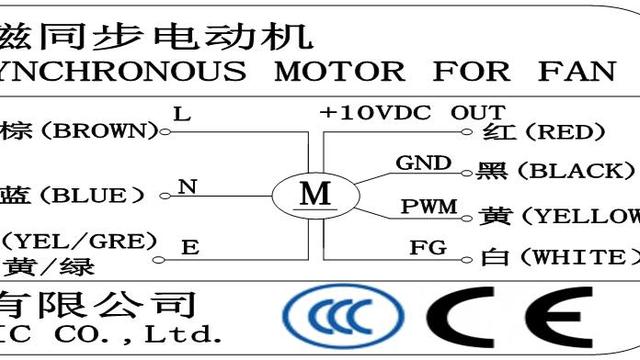

Schema elettrico della ventola SF146-EC

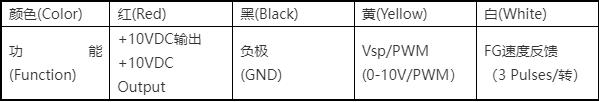

Cavo a quattro conduttori per il controllo del segnale:

Cavo a tre conduttori di ingresso di alimentazione:

Ma in alcuni casi, abbiamo bisogno di utilizzare tutti i vantaggi dei ventilatori EC, ma non è necessario una regolazione continua della velocità 0-10V o circuiti di controllo della velocità abbinati. Abbiamo solo bisogno di ingranaggi a velocità fissa da 4 o 3 (ad esempio, motori AC a quattro velocità sono stati utilizzati in origine). In questo momento, può essere sostituito senza soluzione di continuità?

La risposta è assolutamente sì. I ventilatori EC possono anche collegare le linee di segnale di controllo della velocità 3 o 4 sul circuito di controllo come i motori di regolazione della velocità del rubinetto del motore a corrente alternata (i motori EC possono essere divisi in N gears, ma 4 è di solito sufficiente per l'uso quotidiano), come mostrato nella figura che segue:

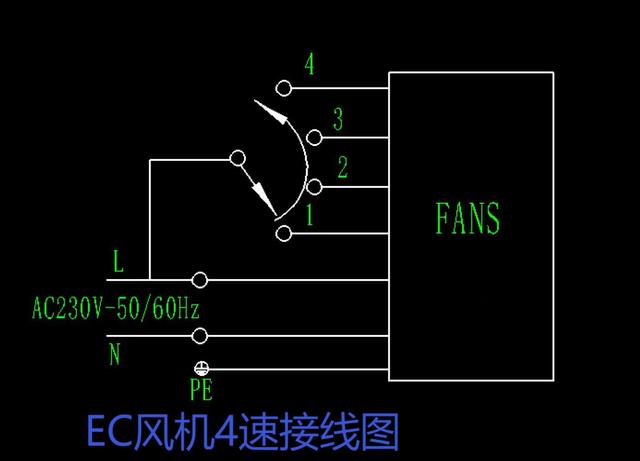

Schema elettrico a 4 velocità della ventola EC
